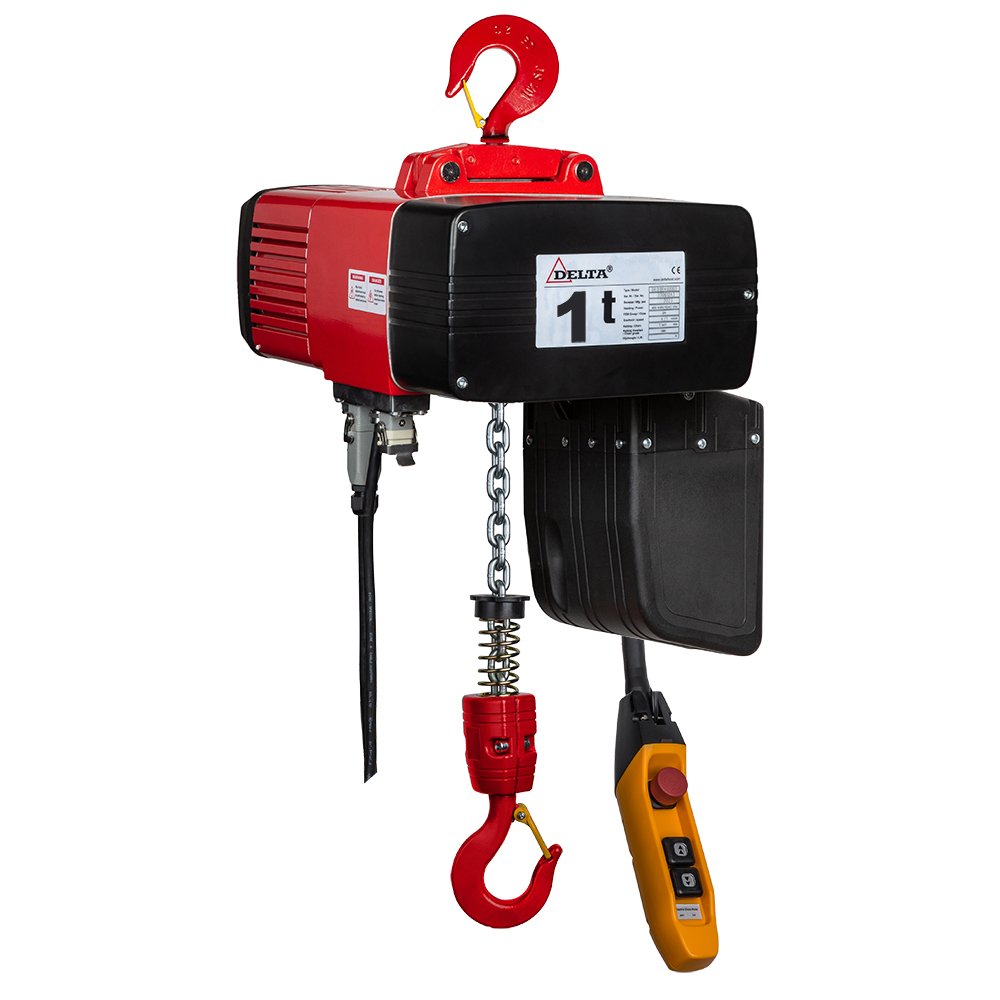

Elektrischer Kettenzug DEH
Für größere Ansicht auf das Bild klicken. Abbildungen exemplarisch.
- Modell: DH.0.DEH.002503.06
- Artikel-Nr.: 11300013
- Tragfähigkeit: 250 kg
- Aufhängung/Fahrwerk: Oberhaken
- Hubhöhe: 6 m
| 1.535,00 € |
Lieferzeit 10 Werktage
Konfigurator - Schritt für Schritt zum gewünschten Modell:

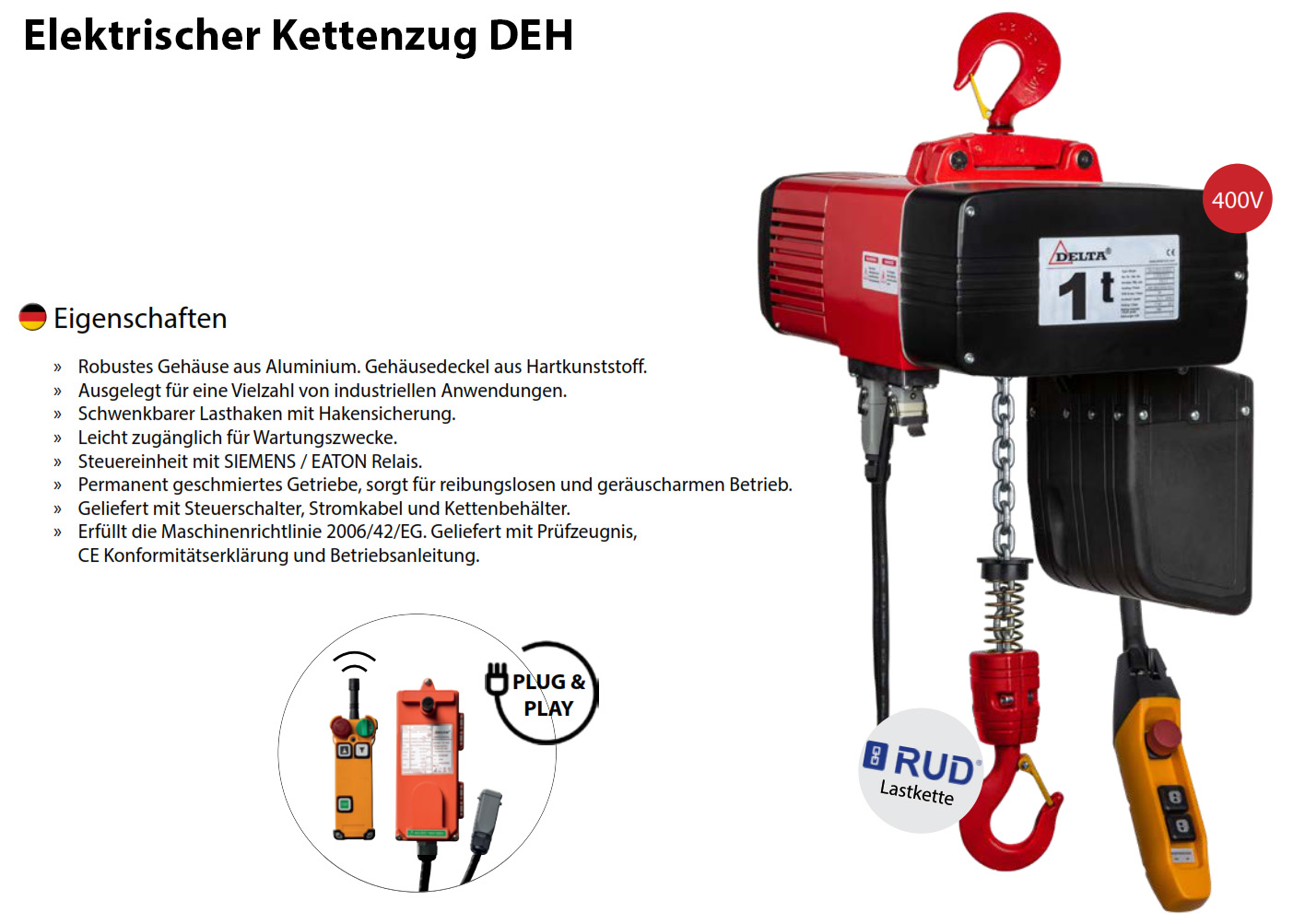

- Robustes Gehäuse aus Aluminium. Gehäusedeckel aus Hartkunststoff.
- Ausgelegt für eine Vielzahl von industriellen Anwendungen.
- Schwenkbarer Lasthaken mitHakensicherung.
- Leicht zugänglich für Wartungszwecke.
- Hochwertige Steuereinheit mit SIEMENS (0,5t - 5,0t) / EATON (0,125 t - 0,250 t) Relais.
- Permanent geschmiertes Getriebe,sorgt für reibungslosen und geräuscharmen Betrieb.
- Relais sind lose montiert und einfach auswechselbar.
- Plug & Play Steckverbindungen.
- BeidseitigerMikro-Endabschlater.
- Einfach zugängliche und einstellbare Rutschkupplung.
- Kettenführung leicht zugänglich für Wartungszwecke.
- Getriebe ausgelegt auf intensivenEinsatz.
- RUD Lastkette.
- Ergonomischer Steuerschalter.

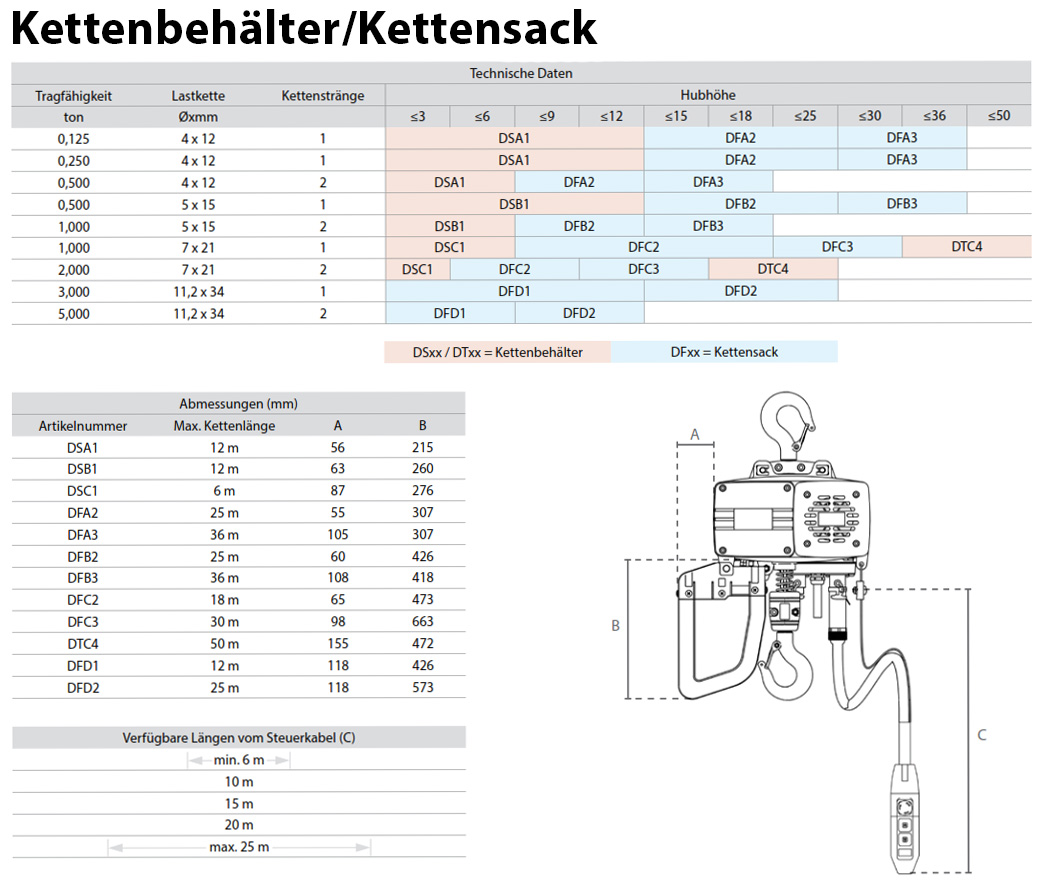

- Robuster Kettenbehälter.
- Hochwertiger, langlebiger Kettenendpuffer.
- Geliefert mit Steuerschalter,Stromkabel und Kettenbehälter.
- Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.

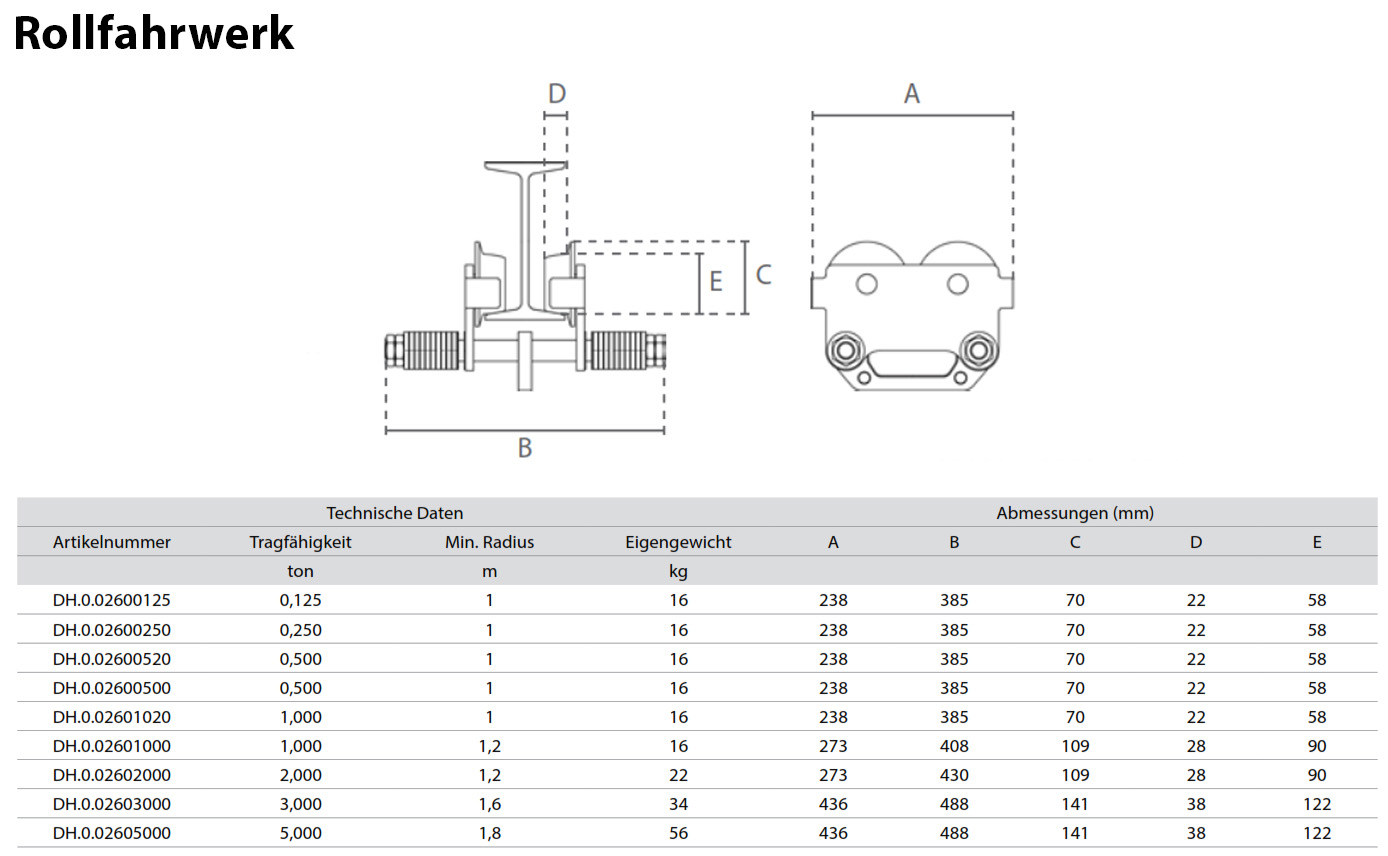

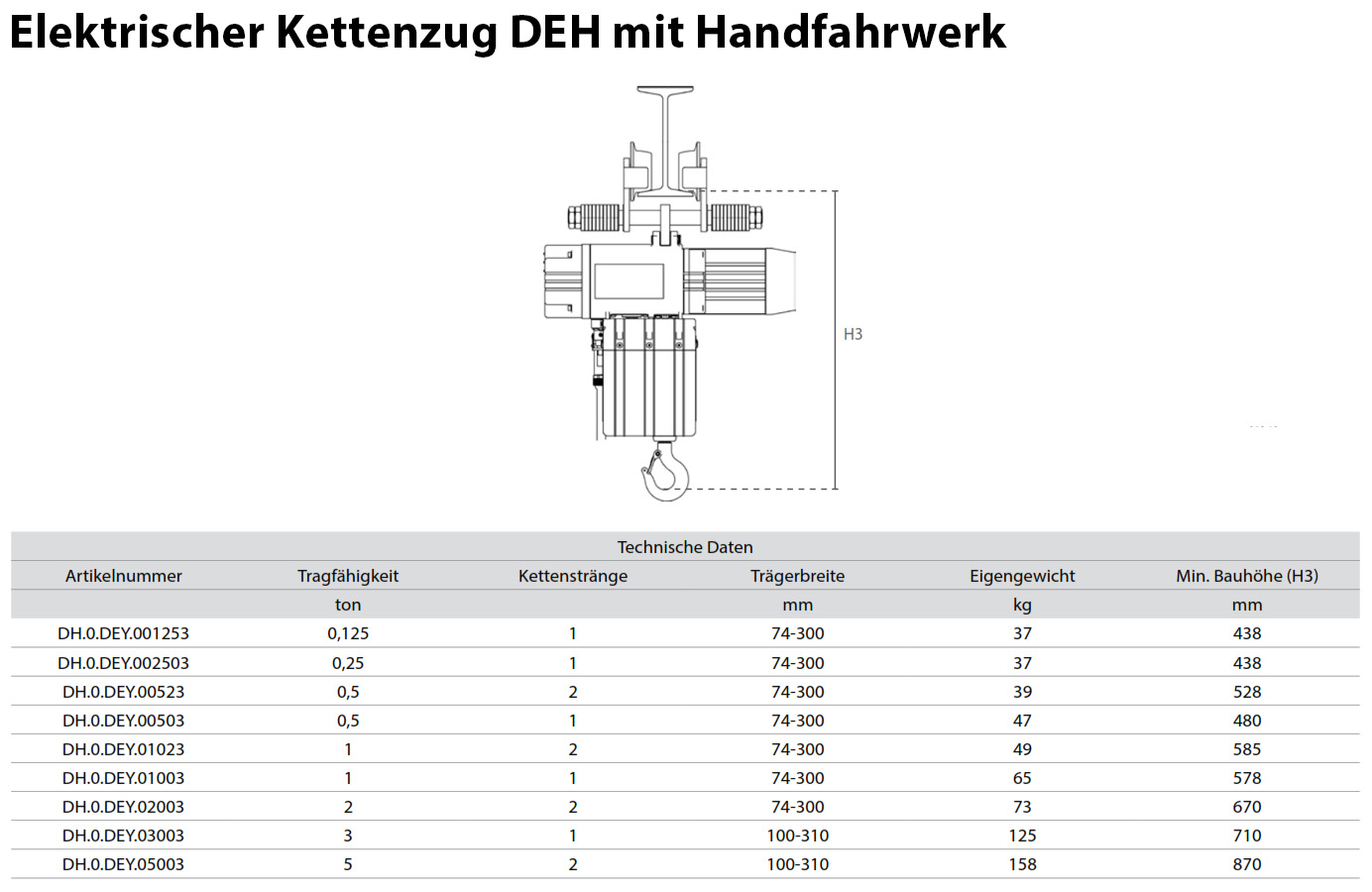

Folgende Merkmale geltennur für die Modelle mit Elektrofahrwerk und Rollfahrwerk:

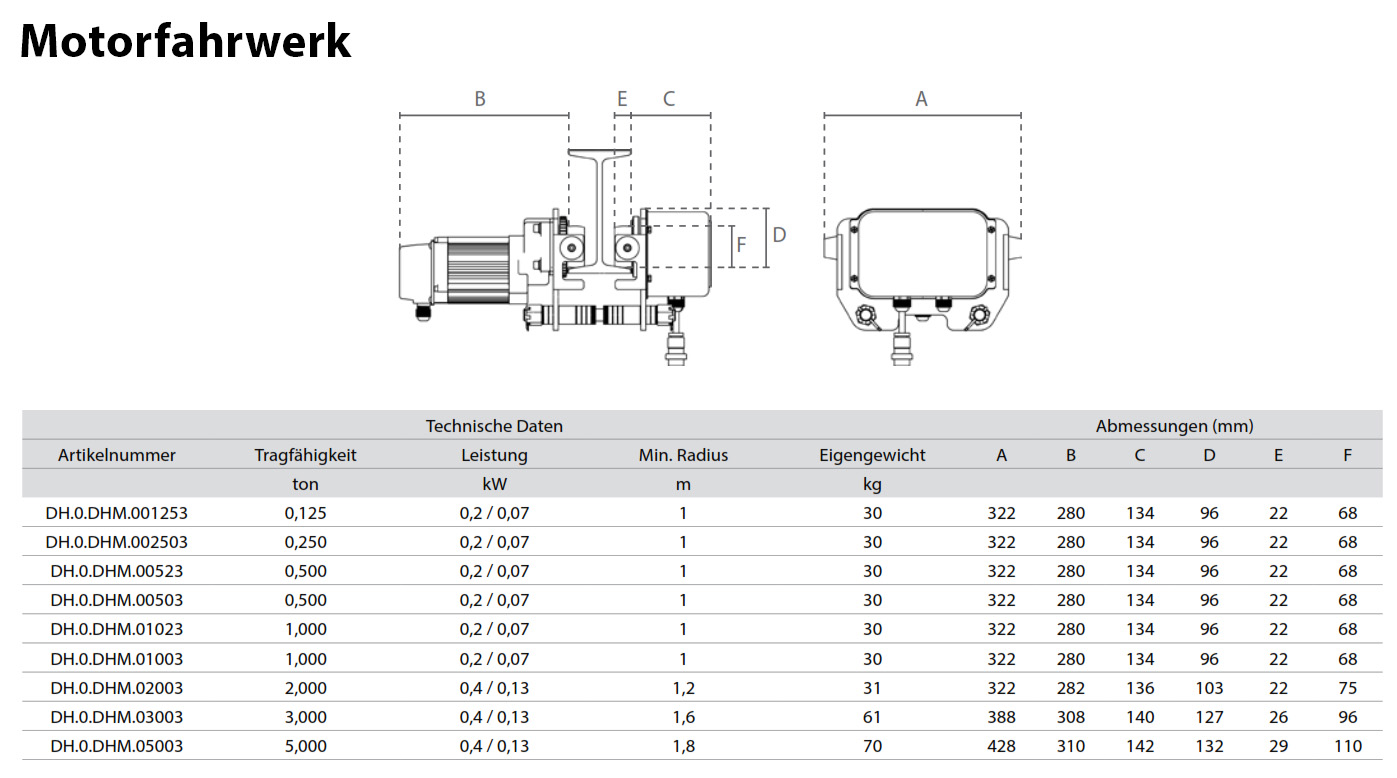

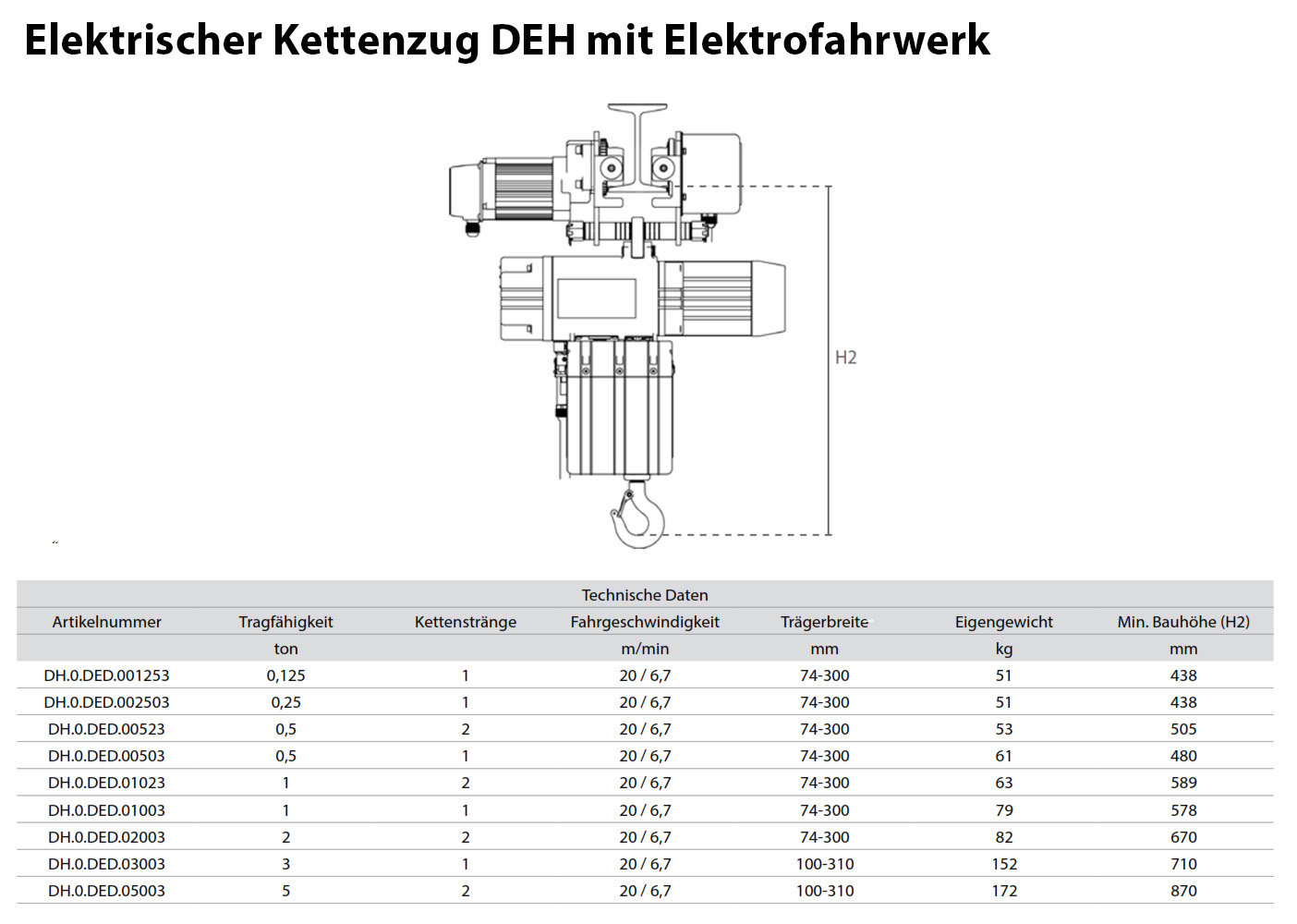

- Elektrischer Kettenzug montiert an (elektrischem) Fahrwerk mit geringer Bauhöhe.
- Stützräder ermöglichen ein sicheresFahren entlang des Trägers.
- Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz. Zusätzlich ausgestattet mit Kippschutz.
- Dauerhaft geschmierte, kugelgelagerteRäder ermöglichen ein sanftes und gleichmäßiges Verfahren.
- Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile.

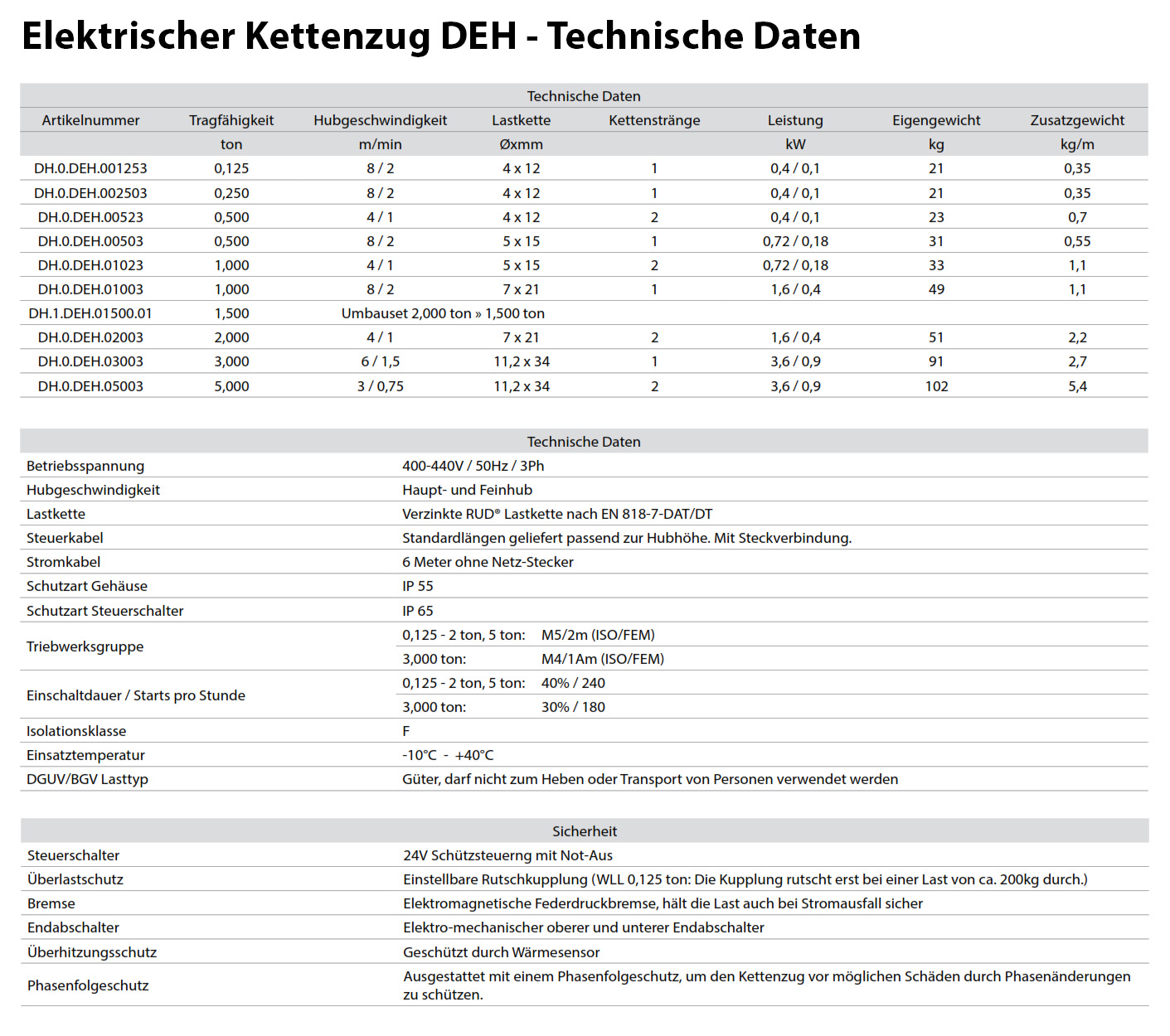

| Tragfähigkeit: | 250 kg |
| Hubhöhe: | 6 m |
| Hubgeschwindigkeit: | 8/2 m/min |
| Kettenstränge: | 1 Strang |
| Lastkette: | 4x12 |
| Spannung: | 400V/50Hz/3Ph |
| Schutzart: | IP 55 |
| Gewicht: | 23,1 kg |
| Tragfähigkeit | Aufhängung/Fahrwerk | Hubhöhe | Tragfähigkeit | Hubhöhe | Hubgeschwindigkeit | Kettenstränge | Lastkette | Spannung | Schutzart | Gewicht | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Konfiguration öffnen | 250 kg | Oberhaken | 6 m | 250 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 23,1 kg | ||
| Konfiguration öffnen | 3.000 kg | Ösenaufhängung | 10 m | 3.000 kg | 10 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 118 kg | ||
| Konfiguration öffnen | 2.000 kg | Ösenaufhängung | 6 m | 2.000 kg | 6 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 64,2 kg | ||
| Konfiguration öffnen | 5.000 kg | Ösenaufhängung | 6 m | 5.000 kg | 6 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 134,4 kg | ||
| Konfiguration öffnen | 125 kg | Handfahrwerk | 6 m | 125 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 39,1 kg | |
| Konfiguration öffnen | 5.000 kg | Oberhaken | 3 m | 5.000 kg | 3 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 118,2 kg | ||
| Konfiguration öffnen | 125 kg | Oberhaken | 6 m | 125 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 23,1 kg | ||
| Konfiguration öffnen | 250 kg | Oberhaken | 3 m | 250 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 22,05 kg | ||
| Konfiguration öffnen | 250 kg | Handfahrwerk | 3 m | 250 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 38,05 kg | |
| Konfiguration öffnen | 250 kg | Ösenaufhängung | 10 m | 250 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 24,5 kg | ||
| Konfiguration öffnen | 5.000 kg | Elektrofahrwerk | 3 m | 5.000 kg | 3 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 100-310 mm | 188,2 kg |
| Konfiguration öffnen | 1.000 kg | Ösenaufhängung | 6 m | 1.000 kg | 6 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 55,6 kg | ||
| Konfiguration öffnen | 1.000 kg | Handfahrwerk | 10 m | 1.000 kg | 10 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 76 kg | |
| Konfiguration öffnen | 1.000 kg | Oberhaken | 10 m | 1.000 kg | 10 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 60 kg | ||
| Konfiguration öffnen | 125 kg | Elektrofahrwerk | 3 m | 125 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 52,05 kg |
| Konfiguration öffnen | 500 kg | Ösenaufhängung | 3 m | 500 kg | 3 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 32,65 kg | ||
| Konfiguration öffnen | 3.000 kg | Ösenaufhängung | 6 m | 3.000 kg | 6 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 107,2 kg | ||
| Konfiguration öffnen | 500 kg | Oberhaken | 6 m | 500 kg | 6 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 34,3 kg | ||
| Konfiguration öffnen | 250 kg | Handfahrwerk | 10 m | 250 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 40,5 kg | |
| Konfiguration öffnen | 3.000 kg | Oberhaken | 3 m | 3.000 kg | 3 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 99,1 kg | ||
| Konfiguration öffnen | 500 kg | Elektrofahrwerk | 6 m | 500 kg | 6 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 64,3 kg |
| Konfiguration öffnen | 125 kg | Ösenaufhängung | 6 m | 125 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 23,1 kg | ||
| Konfiguration öffnen | 250 kg | Elektrofahrwerk | 6 m | 250 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 53,1 kg |
| Konfiguration öffnen | 250 kg | Elektrofahrwerk | 10 m | 250 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 54,5 kg |
| Konfiguration öffnen | 250 kg | Elektrofahrwerk | 3 m | 250 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 52,05 kg |
| Konfiguration öffnen | 500 kg | Handfahrwerk | 10 m | 500 kg | 10 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 52,5 kg | |
| Konfiguration öffnen | 1.000 kg | Ösenaufhängung | 3 m | 1.000 kg | 3 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 52,3 kg | ||
| Konfiguration öffnen | 3.000 kg | Handfahrwerk | 6 m | 3.000 kg | 6 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 100-310 mm | 141,2 kg | |
| Konfiguration öffnen | 5.000 kg | Oberhaken | 6 m | 5.000 kg | 6 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 134,4 kg | ||
| Konfiguration öffnen | 250 kg | Oberhaken | 10 m | 250 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 24,5 kg | ||
| Konfiguration öffnen | 3.000 kg | Elektrofahrwerk | 6 m | 3.000 kg | 6 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 100-310 mm | 168,2 kg |
| Konfiguration öffnen | 250 kg | Ösenaufhängung | 3 m | 250 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 22,05 kg | ||
| Konfiguration öffnen | 2.000 kg | Elektrofahrwerk | 10 m | 2.000 kg | 10 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 104 kg |
| Konfiguration öffnen | 125 kg | Oberhaken | 3 m | 125 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 22,05 kg | ||
| Konfiguration öffnen | 500 kg | Oberhaken | 10 m | 500 kg | 10 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 36,5 kg | ||
| Konfiguration öffnen | 5.000 kg | Handfahrwerk | 6 m | 5.000 kg | 6 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 100-310 mm | 190,4 kg | |
| Konfiguration öffnen | 125 kg | Oberhaken | 10 m | 125 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 24,5 kg | ||
| Konfiguration öffnen | 2.000 kg | Ösenaufhängung | 3 m | 2.000 kg | 3 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 57,6 kg | ||
| Konfiguration öffnen | 2.000 kg | Handfahrwerk | 10 m | 2.000 kg | 10 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 95 kg | |
| Konfiguration öffnen | 5.000 kg | Ösenaufhängung | 10 m | 5.000 kg | 10 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 156 kg | ||
| Konfiguration öffnen | 1.000 kg | Elektrofahrwerk | 6 m | 1.000 kg | 6 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 85,6 kg |
| Konfiguration öffnen | 125 kg | Elektrofahrwerk | 6 m | 125 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 53,1 kg |
| Konfiguration öffnen | 5.000 kg | Handfahrwerk | 10 m | 5.000 kg | 10 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 100-310 mm | 212 kg | |
| Konfiguration öffnen | 1.000 kg | Handfahrwerk | 3 m | 1.000 kg | 3 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 68,3 kg | |
| Konfiguration öffnen | 5.000 kg | Elektrofahrwerk | 10 m | 5.000 kg | 10 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 100-310 mm | 226 kg |
| Konfiguration öffnen | 5.000 kg | Oberhaken | 10 m | 5.000 kg | 10 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 156 kg | ||
| Konfiguration öffnen | 500 kg | Elektrofahrwerk | 10 m | 500 kg | 10 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 66,5 kg |
| Konfiguration öffnen | 2.000 kg | Handfahrwerk | 6 m | 2.000 kg | 6 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 86,2 kg | |
| Konfiguration öffnen | 2.000 kg | Oberhaken | 3 m | 2.000 kg | 3 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 57,6 kg | ||
| Konfiguration öffnen | 5.000 kg | Elektrofahrwerk | 6 m | 5.000 kg | 6 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 100-310 mm | 204,4 kg |
| Konfiguration öffnen | 500 kg | Ösenaufhängung | 10 m | 500 kg | 10 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 36,5 kg | ||
| Konfiguration öffnen | 2.000 kg | Elektrofahrwerk | 6 m | 2.000 kg | 6 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 95,2 kg |
| Konfiguration öffnen | 3.000 kg | Handfahrwerk | 3 m | 3.000 kg | 3 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 100-310 mm | 133,1 kg | |
| Konfiguration öffnen | 3.000 kg | Ösenaufhängung | 3 m | 3.000 kg | 3 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 99,1 kg | ||
| Konfiguration öffnen | 2.000 kg | Ösenaufhängung | 10 m | 2.000 kg | 10 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 73 kg | ||
| Konfiguration öffnen | 1.000 kg | Oberhaken | 6 m | 1.000 kg | 6 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 55,6 kg | ||
| Konfiguration öffnen | 2.000 kg | Handfahrwerk | 3 m | 2.000 kg | 3 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 79,6 kg | |
| Konfiguration öffnen | 250 kg | Ösenaufhängung | 6 m | 250 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 23,1 kg | ||
| Konfiguration öffnen | 1.000 kg | Ösenaufhängung | 10 m | 1.000 kg | 10 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 60 kg | ||
| Konfiguration öffnen | 1.000 kg | Elektrofahrwerk | 3 m | 1.000 kg | 3 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 82,3 kg |
| Konfiguration öffnen | 250 kg | Handfahrwerk | 6 m | 250 kg | 6 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 39,1 kg | |
| Konfiguration öffnen | 3.000 kg | Handfahrwerk | 10 m | 3.000 kg | 10 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 100-310 mm | 152 kg | |
| Konfiguration öffnen | 125 kg | Handfahrwerk | 3 m | 125 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 38,05 kg | |
| Konfiguration öffnen | 500 kg | Ösenaufhängung | 6 m | 500 kg | 6 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 34,3 kg | ||
| Konfiguration öffnen | 1.000 kg | Elektrofahrwerk | 10 m | 1.000 kg | 10 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 90 kg |
| Konfiguration öffnen | 2.000 kg | Oberhaken | 6 m | 2.000 kg | 6 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 64,2 kg | ||
| Konfiguration öffnen | 3.000 kg | Elektrofahrwerk | 10 m | 3.000 kg | 10 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 100-310 mm | 179 kg |
| Konfiguration öffnen | 125 kg | Ösenaufhängung | 3 m | 125 kg | 3 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 22,05 kg | ||
| Konfiguration öffnen | 500 kg | Handfahrwerk | 3 m | 500 kg | 3 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 48,65 kg | |
| Konfiguration öffnen | 1.000 kg | Handfahrwerk | 6 m | 1.000 kg | 6 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 71,6 kg | |
| Konfiguration öffnen | 5.000 kg | Handfahrwerk | 3 m | 5.000 kg | 3 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 100-310 mm | 174,2 kg | |
| Konfiguration öffnen | 2.000 kg | Oberhaken | 10 m | 2.000 kg | 10 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 73 kg | ||
| Konfiguration öffnen | 125 kg | Elektrofahrwerk | 10 m | 125 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 54,5 kg |
| Konfiguration öffnen | 125 kg | Handfahrwerk | 10 m | 125 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 40,5 kg | |
| Konfiguration öffnen | 3.000 kg | Oberhaken | 6 m | 3.000 kg | 6 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 107,2 kg | ||
| Konfiguration öffnen | 500 kg | Oberhaken | 3 m | 500 kg | 3 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 32,65 kg | ||
| Konfiguration öffnen | 500 kg | Elektrofahrwerk | 3 m | 500 kg | 3 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 62,65 kg |
| Konfiguration öffnen | 3.000 kg | Elektrofahrwerk | 3 m | 3.000 kg | 3 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 100-310 mm | 160,1 kg |
| Konfiguration öffnen | 5.000 kg | Ösenaufhängung | 3 m | 5.000 kg | 3 m | 3/0,75 m/min | 2 Stränge | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 118,2 kg | ||
| Konfiguration öffnen | 125 kg | Ösenaufhängung | 10 m | 125 kg | 10 m | 8/2 m/min | 1 Strang | 4x12 | 400V/50Hz/3Ph | IP 55 | 24,5 kg | ||
| Konfiguration öffnen | 500 kg | Handfahrwerk | 6 m | 500 kg | 6 m | 8/2 m/min | 1 Strang | 5x15 | 400V/50Hz/3Ph | IP 55 | 74-300 mm | 50,3 kg | |
| Konfiguration öffnen | 2.000 kg | Elektrofahrwerk | 3 m | 2.000 kg | 3 m | 4/1 m/min | 2 Stränge | 7x21 | 400V/50Hz/3Ph | IP 55 | 20/6,7 m/min | 74-300 mm | 88,6 kg |
| Konfiguration öffnen | 1.000 kg | Oberhaken | 3 m | 1.000 kg | 3 m | 8/2 m/min | 1 Strang | 7x21 | 400V/50Hz/3Ph | IP 55 | 52,3 kg | ||
| Konfiguration öffnen | 3.000 kg | Oberhaken | 10 m | 3.000 kg | 10 m | 6/1,5 m/min | 1 Strang | 11,2x34 | 400V/50Hz/3Ph | IP 55 | 118 kg |
